Jak se staví Plechcup speciál - Swap motoru

21. března 2018, 21:01 44 komentářů Wanix

Jak probíhala samotná zástavba krutopřísného agregátu do vozu? Slíbené povídání o swapu je tady!

zobrazit celou galeriiWanix Rotary: Jak se staví Plechcup speciál - Swap motoru

Jak tedy už víme z minulého úvodu, pomalu rozebíranému bezmotorovému FC se blýsklo na lepší časy. S myšlenkou plečkapu jsme začali vymýšlet jaký motor bychom mohli použít. Nejvíce se mi zamlouvala myšlenka mazďáckého BPčka z Miaty, protože by se tak mohl zachovat kardan i uchycení převodovky, a motor je mi celkově svými vlastnostmi příjemný. Jenže s tímto motorem bychom se velmi obtížně vešli do budgetu, zapotřebí by byla stejně i převodovka, přestože tu z FC mám a na šrouby by nejspíš také sedla, ale „mrkev“ má miata a FC jinak dlouhou. Levnější možností by bylo použít předokolkové BPčko z Mazdy 323F, ale opět bychom stejně potřebovali nějaké Miatí díly. Greeny od začátku nadhazoval myšlenku BMW M40 motoru, která se mi už líbila výrazně méně, a obvykle jsem ji odbýval odpovědí zamručením „Hmmmm.“. Jenže když mi pak poslal odkaz na inzerát na bazoši, kde byla zcela kompletní zástavba za směšných 1000Kč, došly mi argumenty. Žádný jiný motor s převodovkou, řídící jednotkou, kabeláží, váhou vzduchu, prvním dílem výfukového potrubí s lambdou a vůbec vším nutným k nastartování prostě levněji neseženem. Kontaktoval jsem Spookera ať vezme kombíka a fičíme pro motor.

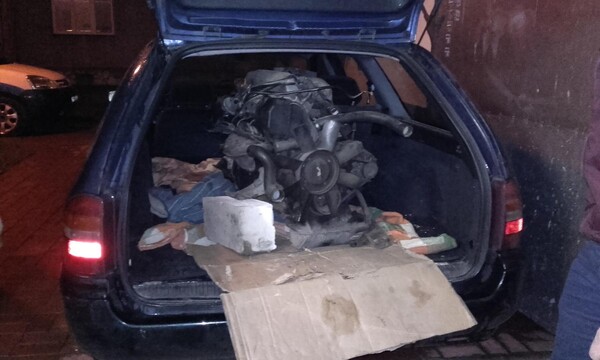

Samotné cestě pro motor přidával na komediálnosti fakt, že jsme pro kompletní zástavbu za litr jeli autem se zápornými pořizovacími náklady. Co si pod tím představit? Vozem byl starý Ford Mondeo, který Spooker zpojízdnil ze dvou kusů, přičemž jeden stál jen šest tisíc, a druhý byl zdarma za odvoz. Po strávení nutných člověkohodin, a rozprodání přebytečných dílů a šrotu, zbylo jedno fungující auto plus více peněz než byla počáteční investice. Dojeli jsme na místo, motor vlastnil nadšený baworákista, a při ceně zástavby nebylo moc co řešit – spokojili jsme se s tvrzením, že „Motor až do vytažení z auta běžel.“.

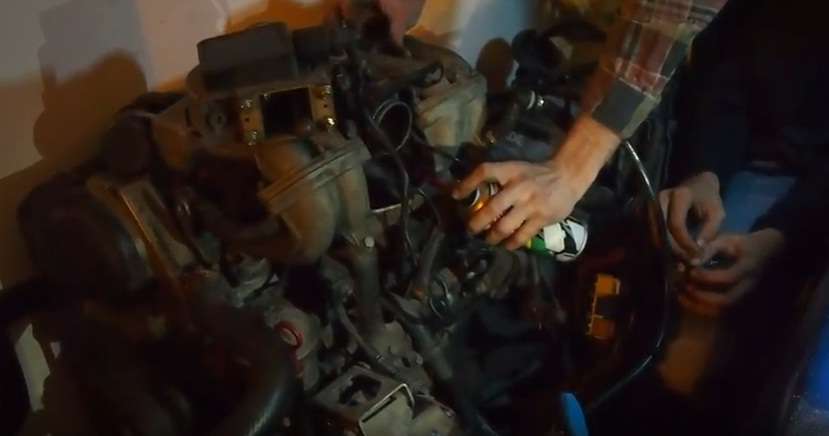

Motor jsme bez problémů naložili, odvezli do Brna, a složili v garáži vedle auta. Zanedlouho následoval test jestli motor skutečně běží a není třeba potkaný. Video z této zkoušky jste mohli vidět v hlavním článku, vše proběhlo bez problému, stačilo prohlédnout schéma hlavního konektoru na kabeláži, a spojit pár drátků. Konečně jsem si mohl udělat pomyslnou fajfku u „nastartovat motor jen tak na zemi mimo auto“ :) A teď hurá s motorem do auta!

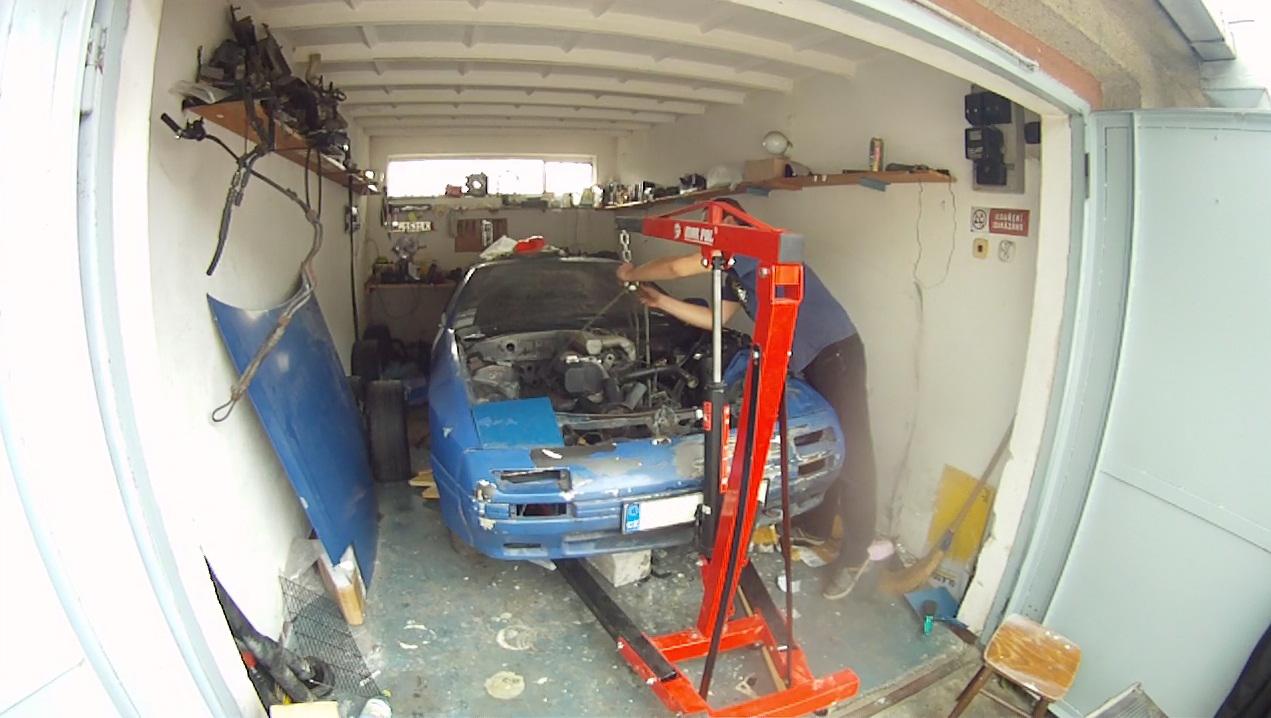

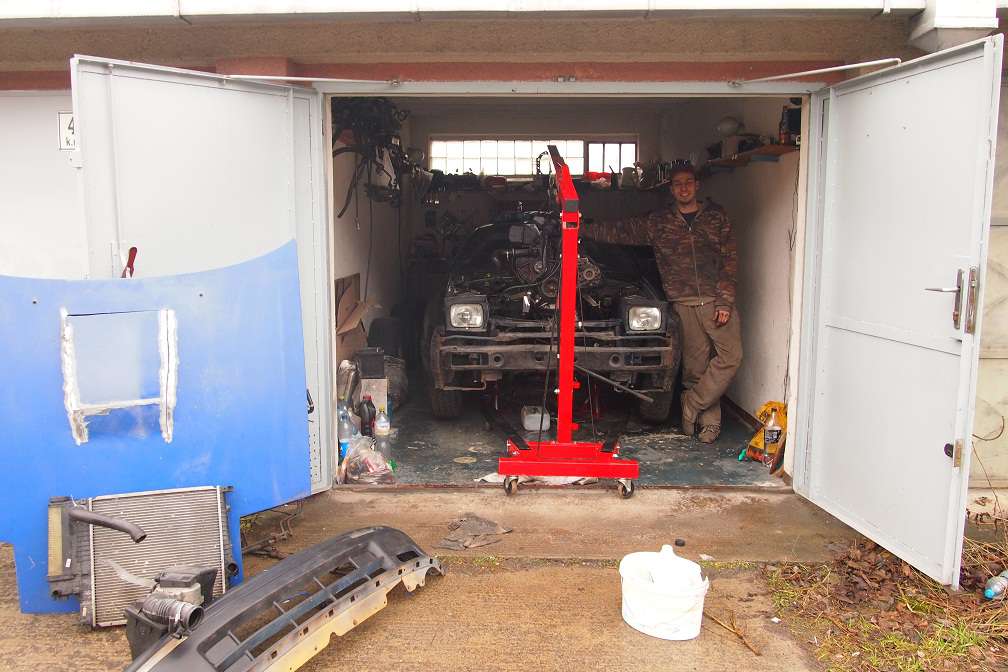

Nejprve bylo nutné napozicovat endžín v motorovém prostoru. Sotva jsme půjčili od Trinoma žirafu a motor zvedli, okamžitě jsme narazili na první problém. Olejové vaně zavází nápravnice… Náš motor je z E30, ale naštěstí v E36 byl stejný, ovšem s obráceně orientovanou vanou. Takže sehnat vanu, přehodit, a nové pozicování. Přestože je pod kapotou spousta místa, nápravnice je značnou překážkou, takže nám motor vychází poměrně vysoko. No, co se dá dělat, jinak vychází celkem pěkně, takže dalším krokem je vymyslet držáky motoru. Původní RX-7 držáky vychází víc vzadu a níže, než bychom potřebovali, ale stejně je chceme využít, proto je nutné vytvořit mezikus, na který dosednou „nožky“ na aktuálním motoru. RX-7 držáky jsou šikmé, rozhodl jsem se tedy nejprve získat rovinu rovnoběžnou s vozovkou, a následně kompenzovat potřebnou výšku čtvercovým profilem. Dále bylo samozřejmě nutné do správných míst navrtat díry pro spojení šrouby, a zajistit, aby bylo možné šroubové spoje také nějakým nástrojem dotáhnout. Po prvním testu držáků se ihned objevil další problém. Jak bylo zmíněno výše, origo držáky byly více vzadu než bylo potřeba, takže s mezikusem vznikla páka, přes kterou váha motoru způsobila krut na držácích. Bylo tedy nutné vytvořit opěrné body, k čemuž posloužila nápravnice, a pro tlumení vibrací starý hokejový puk. Ten byl později využit na více místech ukotvení.

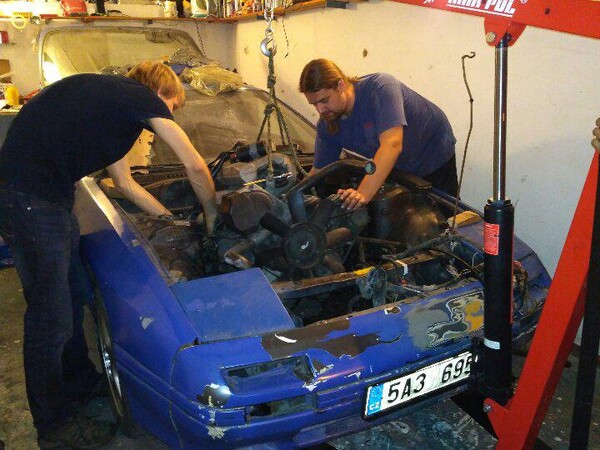

Motor se spokojeně usadil na své nové místo, dále se značně upravil původní držák převodovky, aby uchytil baworáckou, takže bylo možné vyměřit potřebnou délku kardanu. To byla nejnákladnější věc z celé stavby. Musel jsem koupit BMW kardan, a následně jej spolu s tím z RX-7 dodat specializované firmě, která z obou vytvořila jeden o požadované délce. Tady si chci zanadávat na kreténské řešení věcí v BMW, které je zbytečně složité: Mazda (stejně tak i třeba většina amerik) má na výstupu z převodovky prostě jen hřídel s tisícihranem, na který se nasune vnitřní tisícihran kardanu s možností axiálního posouvání pro snadné napozicování na opačném konci, kde se pomocí čtyř šroubů spojí s diferenciálem a hotovo. Záležitost která se dá zvládnout za méně než pět minut. BMW má ale výstup z převodovky plochý, stejně jak je tomu na diffu, navíc s hardy spojkou s obrovským zělezným věncem, takže je k tomu nahovno přístup, a aby byl možný nějaký axiální posuv kardanu, musí být dvoudílný (tam je ten tisícihran, který mají normální auta na převodovce), se středovým uložením, ve kterém je navíc samozřejmě ložisko, které se může vyjeb*t. Jo a tuhle super věc si teď musím dát na auto…

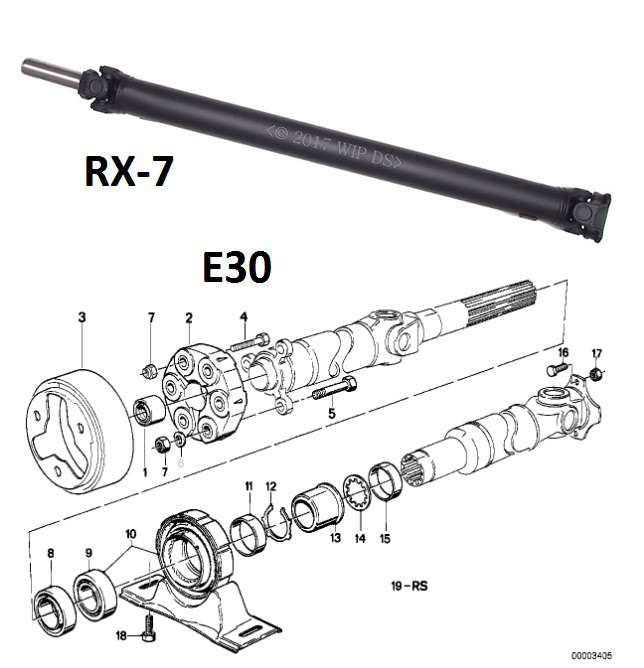

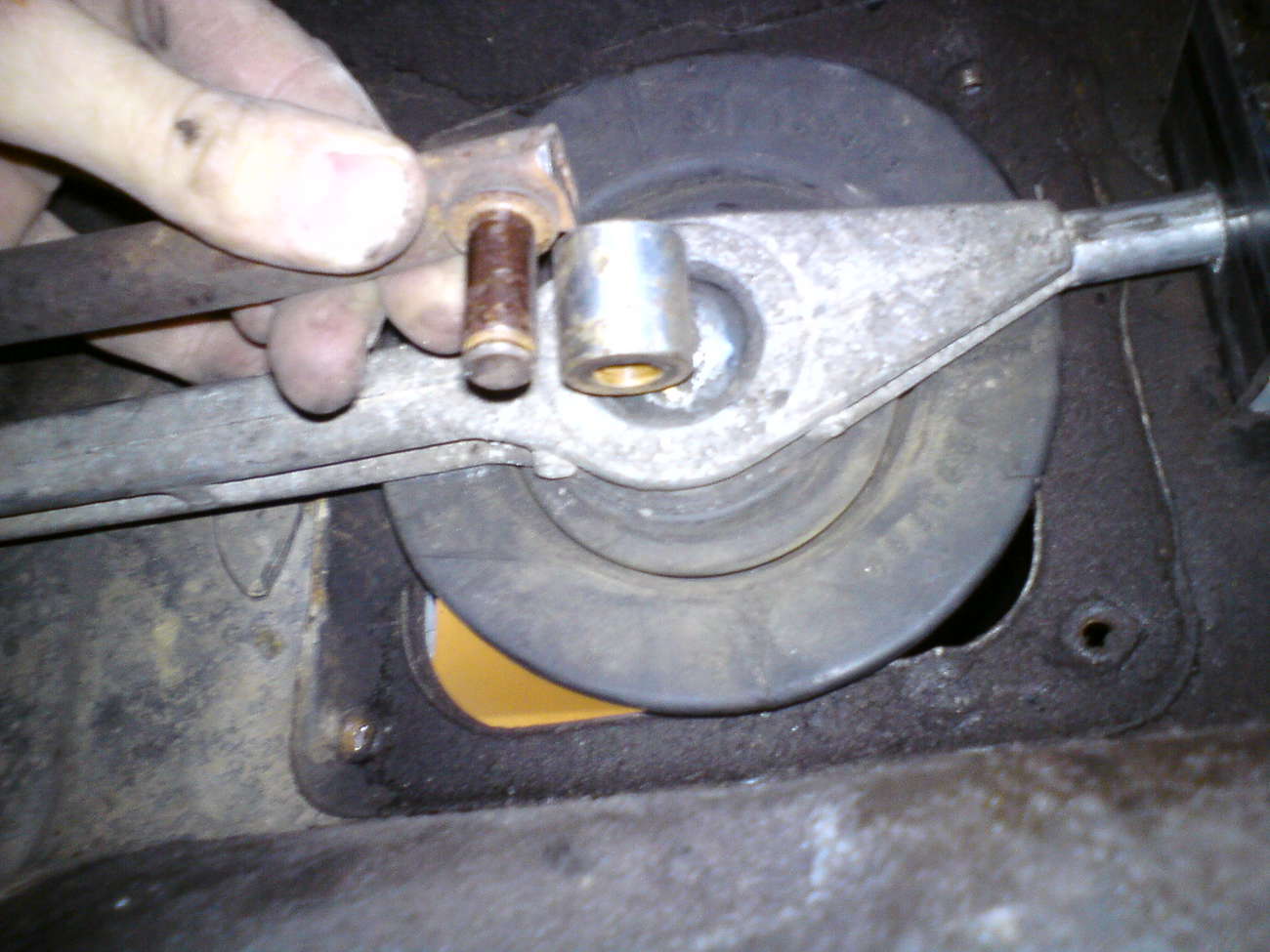

Dalším logickým krokem ve stavbě bylo tedy vytvoření uchycení pro to středové uložení kardanu, které dříve neexistovalo. Zde se ukázalo nejjednodušším řešením uchycení pomocí závitové tyče, jdoucí skrz středový tunel podlahy, a přesné zapozicování pomocí mnoha matek. Dále jsem koupil tyčky řazení s řadicí pákou, které bylo potřeba prodloužit, aby řadička vycházela na správné místo. Tyčky jsme museli upravit dvakrát, poprvé šlo řadit pouze liché kvalty a zpátečku :D Ne, že bychom byli takoví pitomci, a neuměli to správně změřit, ale po nasazení kardanu se kvůli tomu stupidnímu věnci na něm muselo táhlo přiohnout, aby kolem něj vyšlo.

Motor byl tedy spojen s koly, kvalty bylo možné řadit všechny, zbývalo, aby se auto dokázalo rozjet. Spojka je v RX-7 i E30 hydraulická. Tím ale společné rysy končí. Implementovat celý systém z jednoho vozu na druhý by bylo značně náročné, rozhodli jsme se tedy s obavami „prostě zkusit“ propojit hlavní spojkový válec z RX-7 s pomocným z E30. Zpočátku to nevypadalo moc nadějně, chod pedálu byl mizerný, nevypadalo to že by mohla spojka vůbec rozepínat, pak se ale kluci zaměřili velmi důsledně na odvzdušňování, a vznikla naděje.

Fungovala spojka nakonec? Jaké daší akce bylo nutné provést, aby auto začalo jezdit? Dozvíte se v dalším díle!
