Není auto jako auto

06. dubna 2020, 19:18 26 komentářů Michal88

Určitě mnoho petrolheadů se chce se svým autem chlubit, ale s velkým autem jim to přijde už trochu nůďo...

zobrazit celou galeriiMajk Zed: Není auto jako auto

Znám dost lidí, kteří jsou petrolheadi, ale zároveň patří i mezi sběratele všeho, co alespoň trochu připomíná jeho vozítko. Ideálně shání malý model aspoň v barvě, když se vyráběla. Problémem je, že existují blázni, kteří si koupí velké auto, jehož malý model je problém sehnat i jako použitý, natož pak nový, protože nový se v podstatě jako model nevyrábí a již vyrobené kusy byly vesměs limitované edice, které hned zmizely. Takže si sice může všude sehnat Feráčo, stičko a jiné legendy v nepřeberných měřítkách a od mnoha výrobců, ale třeba o takovou Xantii nebo XM prostě nezakopne a nebo musí mít sakra štěstí…

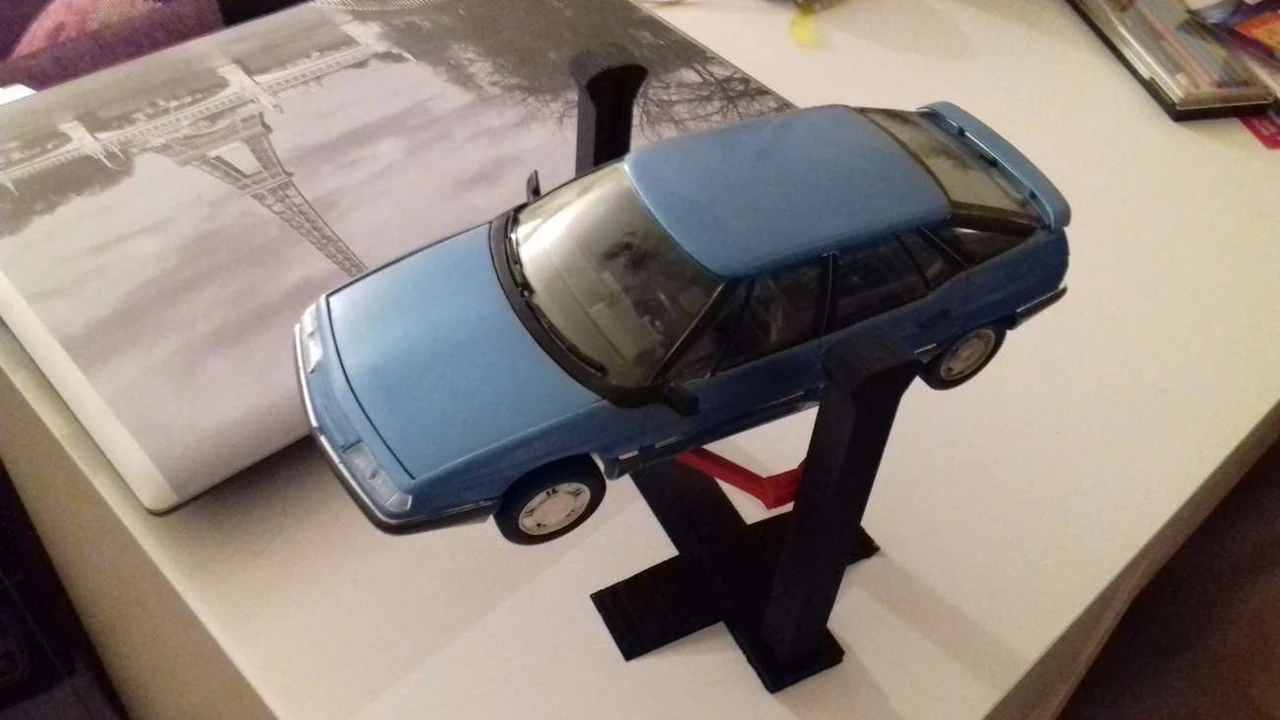

Mně se poštěstilo… Za pár korun jsme koupili díky kamarádovi Citroën XM v 1/18 od výrobce Solido (omezená série z roku 1990) na Rassemblement du siécle ve Francii. Ovšem nějak mi to nestačilo. Zkoušel jsem sehnat i XM od OttoMobile, to je ale značně nedostatkový artikl jak v červené, tak i v zelené (1200 a 1000 ks série). Ale já bych jej chtěl modrý. Jenže je zas velká škoda originální model jakkoli upravovat.

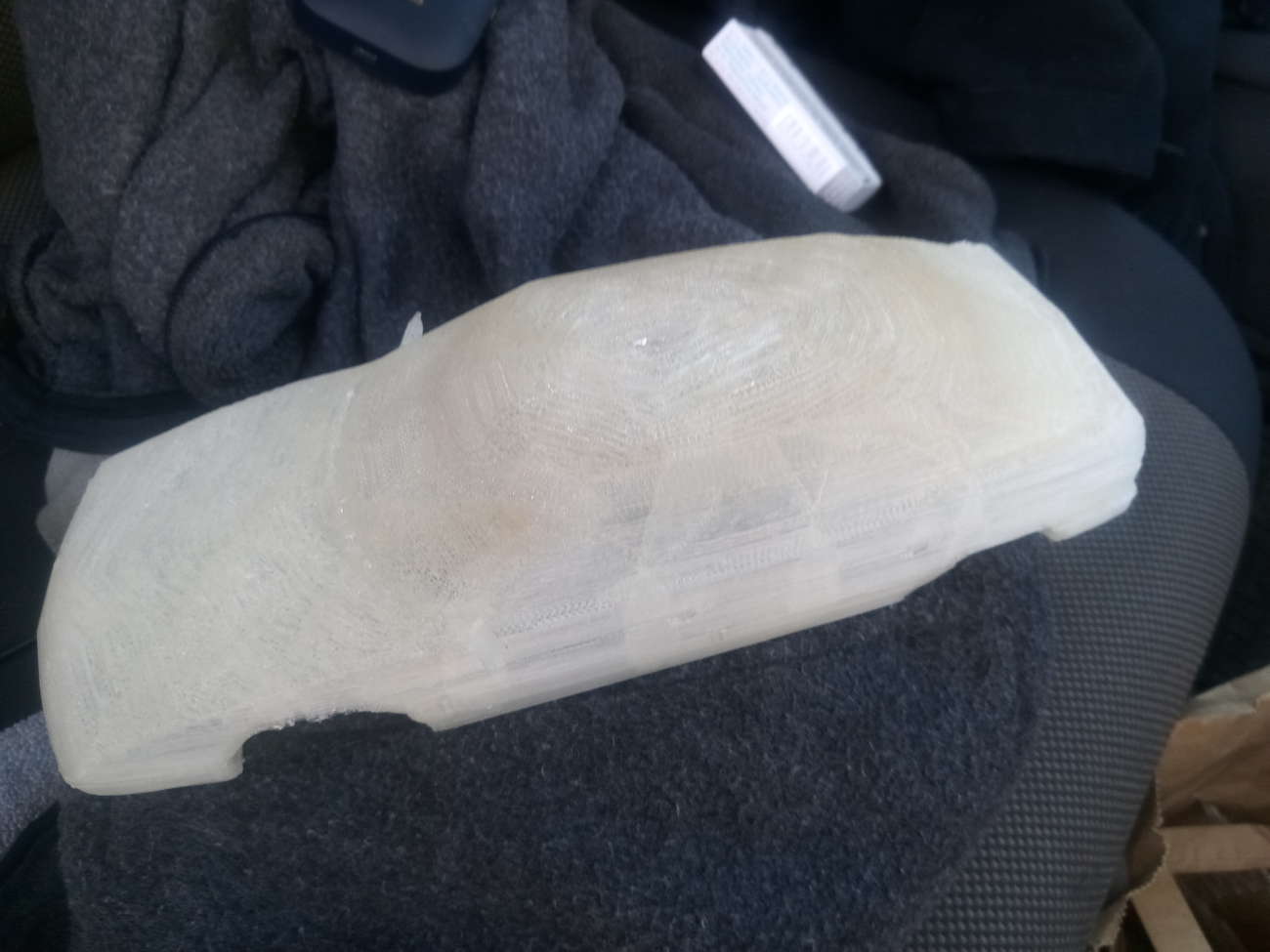

Už dva roky přemýšlím, jak si Bludného Holanďana zmenšit. Úprava koupeného modelu je škoda. Modely v menším měřítku zase nevyniknou (resp. dělalo se jen v 1/43). K tomu se nám ale podstatně rozšířily obzory po pořízení 3D tiskárny. A když už by se kastle dala vytisknout, co rovnou udělat autíčko na dálkové ovládání? Mé první pokusy nedopadly valně. Koupil jsem nějaké BMW 1/24, které vypadalo, že by podvozek mohl mít podobné proporce rozvoru a rozchodu jako XM. Bohužel všechna tato autíčka byla vždy dělána ze sportovních placatých modelů, takže rozchod byl vždy hodně blízko rozvoru a to je špatně. Našel jsem nějaká volně stažitelná 3D data na internetu, ovšem narazil jsem na značný problém. Nebylo to absolutně připravené na 3D tisk a tak jsem se na konec půl roku pachtil s tím, předělat to na 3Dprint ready. Když se to konečně povedlo, vytisknul jsem zkušební kastli a zjistil, že podvozek BMW je k ničemu. Zkusil jsem ho předělat, ovšem nesetkalo se to s úspěchem. Navíc na té 1/24 kastli zaniklo poměrně dost detailů, které se musely nakreslit a celkově to nevypadalo moc dobře…

A tak jsem se rozhodl model trochu zvětšit a postavit celé autíčko od základu. To znamenalo vytisknout i podvozek. Podvozek byla ta lehčí část. Přes databázi 3D tisků jsem našel tzv. OpenRC TouringCar 1/10, který se ze všech podvozků zdál nejlépe vymyšlený a zdál se i celkem modulární, protože na něj existují i seznamy elektroniky, šroubků atd. Ale co s kastlí? Ta, která se dala zdarma stáhnout byla pro větší model nepoužitelná vzhledem k disproporcionalitě a zanikajících detailech. Vzhledem k tomu, že kreslit technické věci nejsou pro mě problém, ale cokoli designového trochu jo, jsem se rozhodl zkusit model XMka koupit. Bohužel i koupený model XMka nebyl vůbec připravený na 3D tisk, ovšem totálně a bylo to s ním ještě horší, než s tím zdarma. Výhoda byla, že alespoň ten model vypadal lépe, než ten zdarma. Jenže to znamenalo v podstatě celý model rozložit na prvočinitele, překreslit a spojit do funkčního celku, aby se to dalo vytisknout. Celé to zabralo celkem dva měsíce.

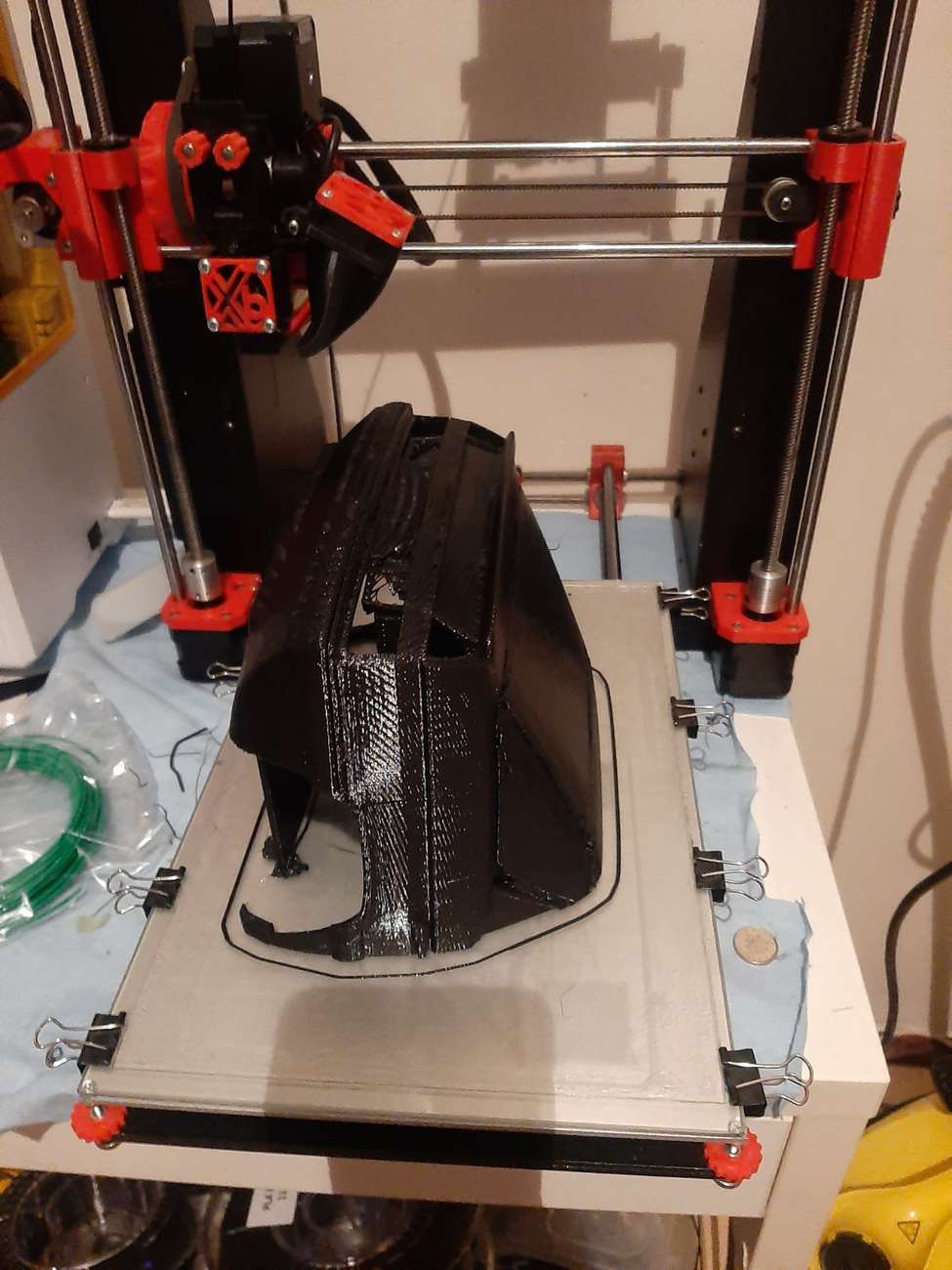

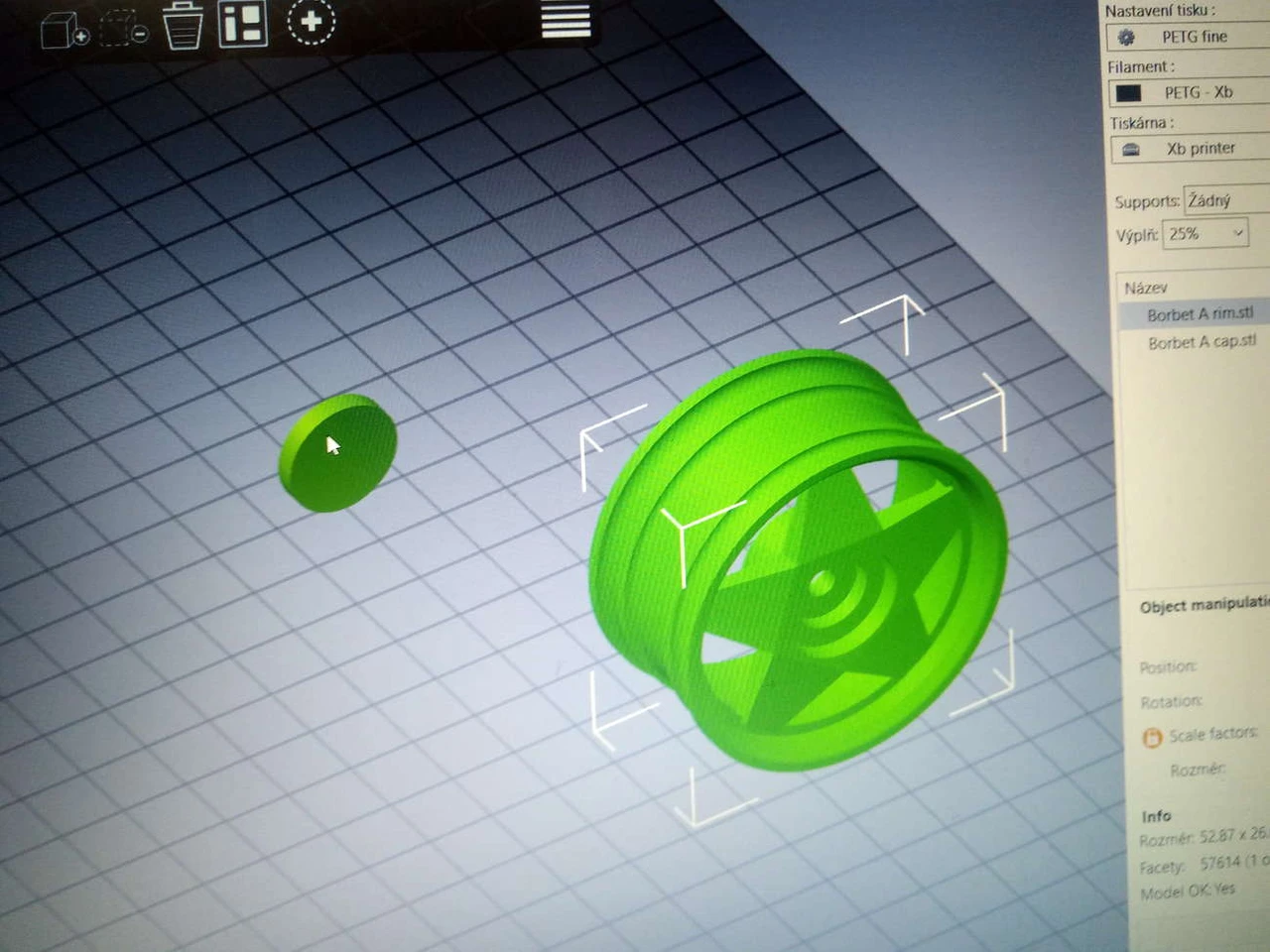

Po rozporcování karoserie na 4 části (aby se to vešlo na plochu 3D tiskárny 30x20 cm) jsem zjistil, že autíčko na konec bude mít celkovou délku 57 cm, tedy 1/8. Došlo k úpravě podvozku, aby seděl poměr rozvor/rozchod, nakoupil jsem různé motůrky, řemeny, pružiny, dálkové ovládání a všechno, co bylo potřeba. Ještě jsem si nakreslil kola Borbet A, které mám i na skutečném autě. Pneumatiky se taky překreslily a vytiskly. Kastle, podvozek, ráfky a funkční věci byly tištěny z plastu PETG, pneumatiky pak z pružného TPU. Ještě zbývalo vyřešit světla. Nechtělo se mi je na modelu malovat, aby to vypadalo blbě a tak se vytiskly na druhé tiskárně, která tiskne ze světlocitlivé pryskyřice. Navíc světlocitlivá pryskyřice má i výhodu, že se dělá i průhledná a tak se koupil i světelný modul.

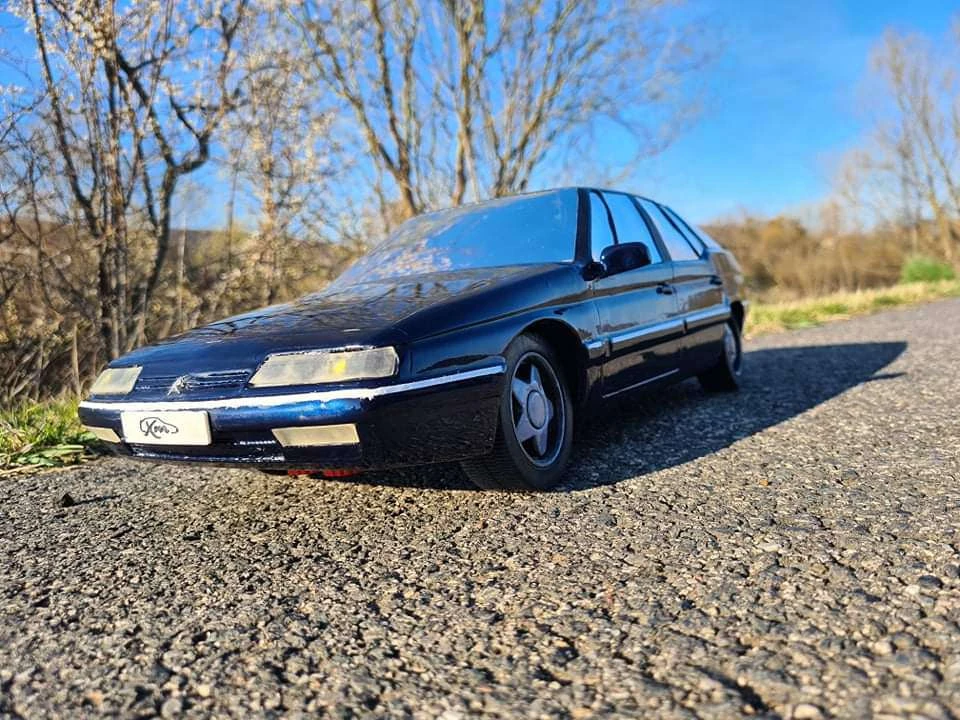

Vzhledem k tomu, že se kastle tiskla na 4 části a že bych rád dal autíčko do barvy, bylo třeba kytovat. Při skládání podvozku se ale objevilo pár drobností, které bylo třeba předělat. Po kytování šlo autíčko do plniče a metalízy. Rozleštit smítka, nakreslit detaily (linky kolem auta, černou kolem oken aj.), nalepit okna, znaky, osadit zvukový a světelný modul… A celé tohle zabralo 4 měsíce zkoušení a skládání… Celkem je na autíčku cca 130 hodin tisku, padlo na to skoro 2 kg materiálu. Co se týče pak postprocesingu, ty hodiny jsem raději ani nepočítal.

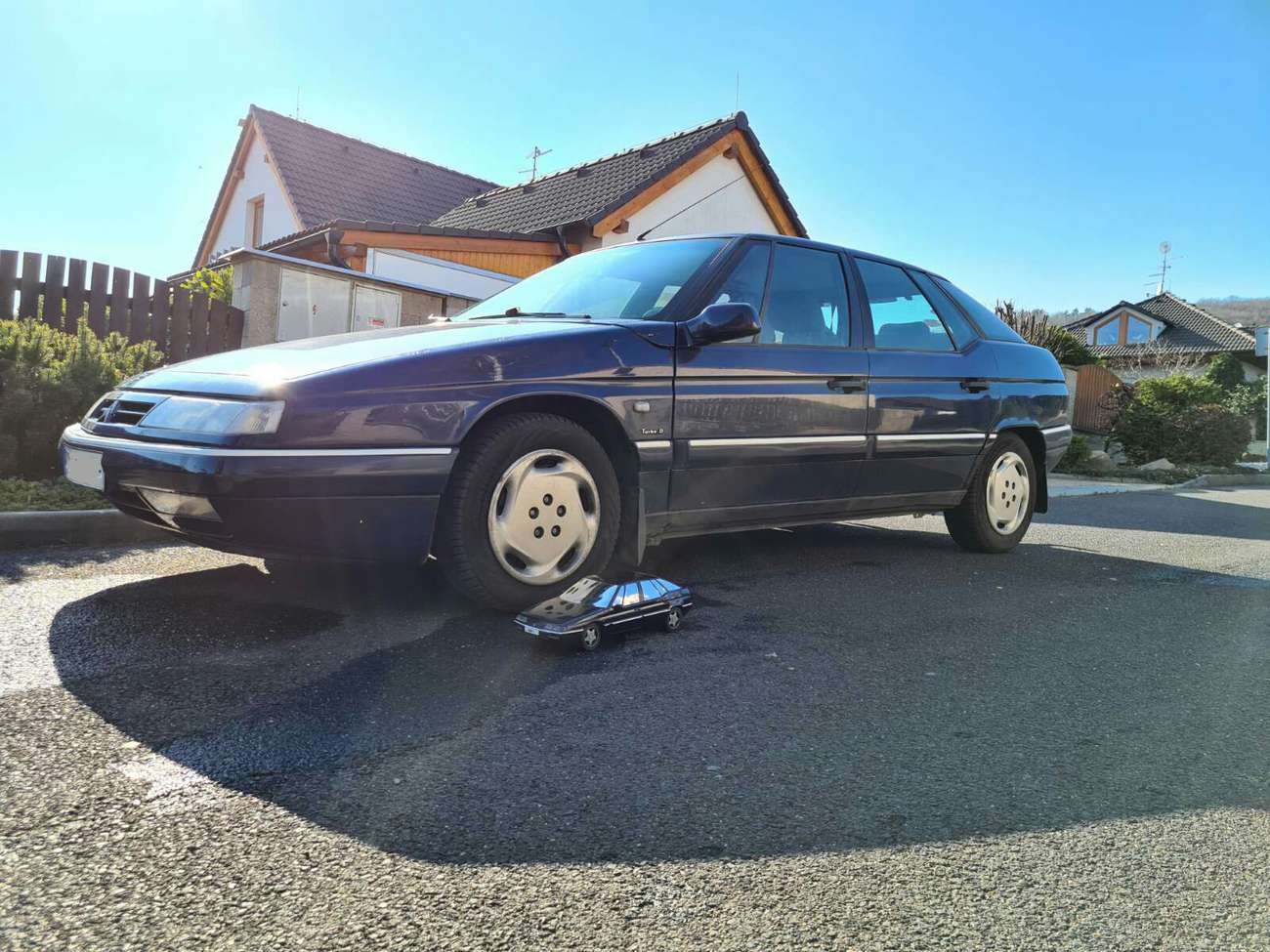

Původně mělo být autíčko překvápko na XM sraz, ale bohužel vzhledem k situaci s koronavirem jsme byli nuceni jej zrušit. A tak jsem se s ním pochlubil předčasně.

Trochu suchých dat:

Tiskárny: Xb Printers XB1, Anycubic PhotonS

Materiál: PetG DevilDesign, TPU 3D Smartflex, resiny Anycubic

Motor: Surpass Hobby Brushed 21T + ESC 60A

Dálka: Surpass Hobby 6CH

Akumulátor: 5000 mAh

Řemeny, pružiny, aj. jsou pro Sakura D3

Světelný a zvukový modul

 Náhon na předek, max. rychlost cca 20 km/h, dojezd kolem 2 km při rychlosti chůze.




Pro přidání komentáře se přihlašte nebo registrujte

Komentáře

krab
06. dubna 2020, 20:28
3

Tak to klobouk dolů, fakt úžasný!

reagovat
Michal88
06. dubna 2020, 20:45
0

Děkuji. :)

MGRR
06. dubna 2020, 20:29
8

Neuvěřitelné, jen bych to úsilí vyladil a suše poslal na trh... vydělá to na další XM, to velké. minimálně.

reagovat
Michal88
06. dubna 2020, 20:43
0

Ono po pravdě, dost lidí se ozvalo, že by to taky chtěli... Pro kamaráda už další autíčko dělám s tuning bodykitem. Ale opakování mě moc nebaví, možná udělám třeba 5-6 autíček maximálně a pak se vrhnu do něčeho dalšího. :)

MGRR
06. dubna 2020, 21:04
0

Pustil bych 100ks serii jen tech ctyrech plastovych dilu a podvozek, jak to tiskarna vyplivne. Nedelal bych s tim nic vic :) a tak z kamaradstvi litricek nad naklady :)

Michal88
06. dubna 2020, 22:30
0

Bohužel myslím, že bych tu 100 ks neprodal. Je málo lidí, co by za to utratili peníze. Poptávka i ze zahraničí je buď po celých autíčkách nebo pak po 3D datech. Autíčka jsou jasná, ale 3D data nedám z ruky ani za peníze. :)

wdave_t
07. dubna 2020, 00:46
0

Je to samozřejmě tvoje věc, ale proč nedáš 3D data ani za peníze?

Michal88
07. dubna 2020, 08:43
1

Nejedná se o to, že bych na tom chtěl nějak zbohatnout prodejem autíček (to se ani nedá vzhledem k omezené cílové skupině), ale spíš o to, že mám něco, co nikdo jiný a vzhledem k problematické opakovatelnosti celého postupu to tak asi i dlouho zůstane. :) Nemám tedy tak velké znalosti konstruktérských programů a je možné, že špičkový konstruktér by to měl za dva dny překreslený, protože zná jednodušší postup (původně se totiž živím něčím úplně jiným a tohle mám jen jako koníček).

Druhá věc je ta, že ani mě se na té kastli v 3D modelu v počítači pár věcí úplně nepovedlo a u tohoto konkrétního autíčka jsem to dohnal postprocessingem. A zadarmo to dát úplně nechci, ale peníze bych si za to asi styděl říct. Další věc pak je, že sdílet odkaz třeba na ulož.to je takové těžkopádné a přes různé prodejní servery jako hum3D apod. je zas problém to, že si tyto servery nárokují až 70% z prodejní částky a to se mi taky moc nelíbí. Takže je toho víc, proč ani za peníze. Spokojím se s tím, že občas něco jednoduššího, co si nakreslím domů zasdílím na thingiverse (databáze 3D modelů k tisku zdarma), ale tohle se mi nějak pustit nechce.

Kuře
06. dubna 2020, 20:37
0

Tak tohle je super. Fakt, super... teda jako seš magor, ale v tom nejlepším slova smyslu, fakt obrovskej klobouk dolů:)

reagovat
Michal88
06. dubna 2020, 22:33
1

Jsem magor, vždycky jsem toužil po něčem, co nikdo jiný nemá. :D Děkuji. :)

Tomino
06. dubna 2020, 20:46
0

Skvělá práce, naprostá paráda! To je tak, když si otevřu blog, o kterém nevím, co čekat...a pak jen zírám s otevřenou pusou :-) Boží.

reagovat
de
denis5305
06. dubna 2020, 21:18
1

Ctu na mobilu a podle fotky v nahledu jsem cekal dalsi pokracovani serie o anglicacich (mimochodem skvele) a obsah clanku mi vyrazil dech. Anticke drama - zapletka, gradace, katarze (-: Gratulace k uspesnemu zavrseni mise XM! Model vypada skvele. Ocenuju vernost predloze a praci s detaily.

reagovat
Michal88
06. dubna 2020, 21:59
2

Série o angličácích ale není můj výtvor. :) Taky se mi líbila. :)

Jinak děkuji. :)

A zdárné završení bude mít asi i pokračování. :) Zatím se pokračuje vytvářením bodykitu Arndt, možná bude i Musketier, ale obyč XM se mi už moc dělat nechce, to bych se opakoval a jak jsem psal výše, to mě úplně neláká. Ještě zkusím vymyslet nevšední přestavby XMek, ale pak se chci posunout trochu dál... :)

Irwinek
07. dubna 2020, 07:33
0

Tak tady je jen obvyklý palec nahoru málo :-D
Máš můj bezmezný obdiv.

Co se " angličáků " týče, na model Peugeot 505 GTi 1:18 od OttoMobile jsem čekal 10 let, protože první serie byla 505 V6. Do Čech došly dva kusy, jeden měl škrábanec na střeše a druhý už je tedy u mne :-D V 1:43 jsem vrak vyměnil za zcela nový Fiat 500 od Burraga se sousedovic kloučkem a jeho kastle je v současné době uváděna do originální kopie - tedy i s jinou barvou kapoty a blatníku ( tedy nikoli mnou, na to nemám kapacity ani trpělivost , čímžto děkuji jednomu obětavci, který se této práce ujal za mne ) a následně jsem sehnal ještě jeden nový model od Novaru.
A máš pravdu, obětovat vcelku povedený a ceněný model z maloseriové výroby ( 1000 kusů ) pro úpravy je škoda.

reagovat
Michal88
07. dubna 2020, 08:47
0

Jsem rád, že nejsem sám, kdo je do toho zapálen. :)

Ono se nepovedlo XMo od Otto mobile ani na burze právě 100 let Citroënu v té Francii a to tam byli různí modeláři od Oťase, Norevu, pak různí co prodávali své přebytky... A přesto tam bylo jedno jediné to světle modré Solido z první fotky v 1/18 a jinak se jen sem tam objevilo XMo v 1/43, což doma už mám.

Lo
Locky
07. dubna 2020, 15:57
0

Klobú dolu, pekná práca. Pri čítaní som si spomenul na video ktoré som videl včera, o chlapíkovi ktorý skladá model Ford-u Escort Mk.2 zo striebra a zlata, bohužiaľ je to len v angličtine :/

reagovat
Ronoath
07. dubna 2020, 17:35
0

Paráda. Jako železniční modelář extra oceňuji věrnost předloze, ty fotky zblízka padají fakt skvěle.

reagovat
Skipper
07. dubna 2020, 20:44
0

Krásná úchylárna! A za odvedenou práci smekám!

reagovat
PachezZ
08. dubna 2020, 10:38
2

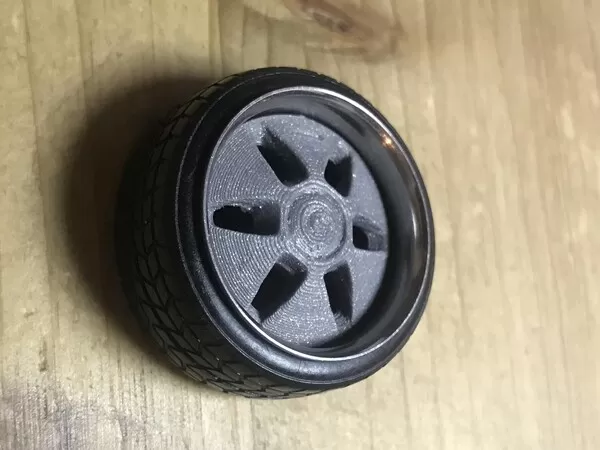

v 1/8 už tohle asi nebude realizovatelný, ale já na 1/18 19" pouzil k vytistenym stredum jako limce 26mm single-flare tunely do usi :)

reagovat
PachezZ
08. dubna 2020, 10:39
0

tak na ebay bez problémů až 51mm...

Michal88
08. dubna 2020, 14:11
0

Vypadá dobře. :) Já se trochu snažil o to udělat toho co nejvíc tištěného, abych nebyl závislý na subdodávkách. A tak má XMo tištěný i diferák a ozubené převody. :) Chtěl jsem vymyslet tištěné i pružiny, ale to se nesetkalo s úspěchem a tak jsem vytiskl alespoň nosiče pružin a samotné pružiny na konec koupil. :)

Michal88
08. dubna 2020, 14:12
0

A podle kol a žlutého NB tipují, že jsme se spolu bavili na fb ve skupině 3D tisk, je to tak? :)

PachezZ
08. dubna 2020, 22:18
0

je to tak :D

martin_100
08. dubna 2020, 22:43
0

Krásná práce.
Některý auita sehnat v modelu je fakt opruz když se člověk moc nepohybuje v nějaký komunitě sběratelů.
si tušíš jakou radost mi udělala drahá polovička když na netu vyhrabala českou firmu co odněkud vyškrábala letitý modely a mezi nima Ford Scorpio mkI sedan od v měřítku 1:25 (ano dovný měřítko). A to celý kolem 5 kil s poštou .... sen.

To samý když mě obdarovala k narozkám Citroenem C2 1:24. Měl sem jednu angličákovou od kámoše a druhou z blešáku ale to bylo tak asi vše. Prostě vlastnim (vlastnil jsem) divný auta který modelově taky moc neexistujou.

reagovat
Michal88
09. dubna 2020, 09:07
1

Jo, s těmi zvláštními měřítky je to zajímavý... Mám od kamaráda kachnu od Solido v měřítku 1/17. :)

A radost chápu. :) Když jsem se s tímhle autíčkem pochlubil na Citroën skupinách, spoustu lidí zajásalo, že chtějí CX jako RC model. :)

Perníček
09. dubna 2020, 22:24
0

Velká poklona, tohle je fakt super a tiše zavídím. Ani nevíš, co bych dal já za model Almery N15 v jakékoliv karosářské variantě, barvě i měřitku, prostě nejsou a nikdy nebyly. Akorát jsem našel jenom kastli pro 3D tisk, která na fotkách nevypadá zrovna dobře a sám bych ani nevěděl, co s tím pořádně pak dělat. :D

reagovat
