Motorářské úchylky aneb ty nejpodivnější motory světa

09. prosince 2016, 07:22 26 komentářů Adam Forman TopX

Připadá vám motor do W složitý a exotický? A co takhle motor do X nebo do U? A už jste někdy slyšeli o čtyřpístém dvoutaktním dvouválci?

zobrazit celou galeriiTopX: Motorářské úchylky aneb ty nejpodivnější motory světa

Pokud pravidelně sledujete zpravodajství, jistě už víte, že spalovací motor je mrtvý. Nehezká vibrující věc přeměňující zkapalněné dinosaury na jedovaté plyny přináší naší planetě smrt a budoucnost patří elektromobilům a aluminiu. Je sice pravda, že naše planeta zmírá pod nánosy odpadů naší civilizace, avšak není pravdou, že je motor využívající chemické energie těkavých látek tak docela mrtvý. Vlastně představuje ještě pořád dost živou platformu pohánějící automobily, letadla i lodě. Pomiňme pro dnešek ekologické důvody a soustřeďme se na skutečnost, že nic lepšího než spalovací motor prozatím pro automobily nemáme. Nezbývá nám, než vyvíjet stále účinnější a nápaditější motory, a právě na zajímavosti vynalézavosti mistrů motorářů se dnes podíváme.

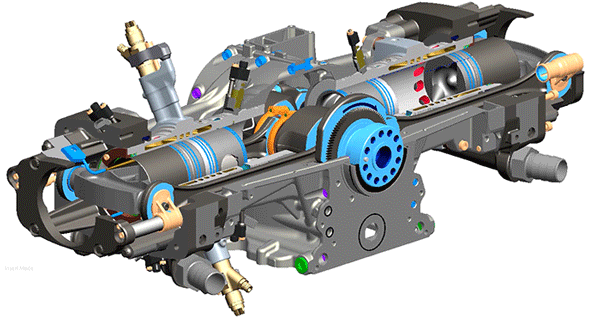

Zázrak zvaný OPOC

Jak snížit třecí ztráty v motoru a zároveň zjednodušit složitou konstrukci? Jedno z řešení je vypustit hlavu válců. Dva bloky bez hlavy pak smontujeme proti sobě a vznikne tak motor s protiběžnými písty. Myšlenka protiběžného motoru není o nic novější než klasická koncepce. V historii využily tuto myšlenku především těžké motory pohánějící ponorky a bombardovací letouny. Nejaktuálnější snahou na poli protiběžných pístů je firma Ecomotor, vyvíjející podpůrné pohonné jednotky pro americkou armádu. Zmíněná jednoduchá konstrukce ale především nízká spotřeba pomohla projektu OPOC opustit kolébku agentury DARPA a proniknout nejprve na bojiště a později i na rýsovací prkna civilních společností. Výsledkem vývoje je dvoudobý čtyřpístový dvouválec s protilehlými válci a protiběžnými písty, který se honosí dvojnásobnou účinností oproti klasickému pístovému motoru. Hlavní devizou této koncepce je zkrácený zdvih válců, který umožňuje vyšší otáčky motoru a díky protiběžné a zároveň protilehlé architektuře dosahuje i nízkých vibrací. Ecomotor vyvinul nejen moderního nástupce mnohem starší myšlenky, ale zakomponoval ji do modulárního systému, kde jsou jednotlivé ‚dvouválce‘ řazeny za sebou a spojeny elektronicky řízenou spojkou. Vznikl tak systém vypínání jednotlivých modulů, který podle zatížení zapojí potřebný počet válců do akce.

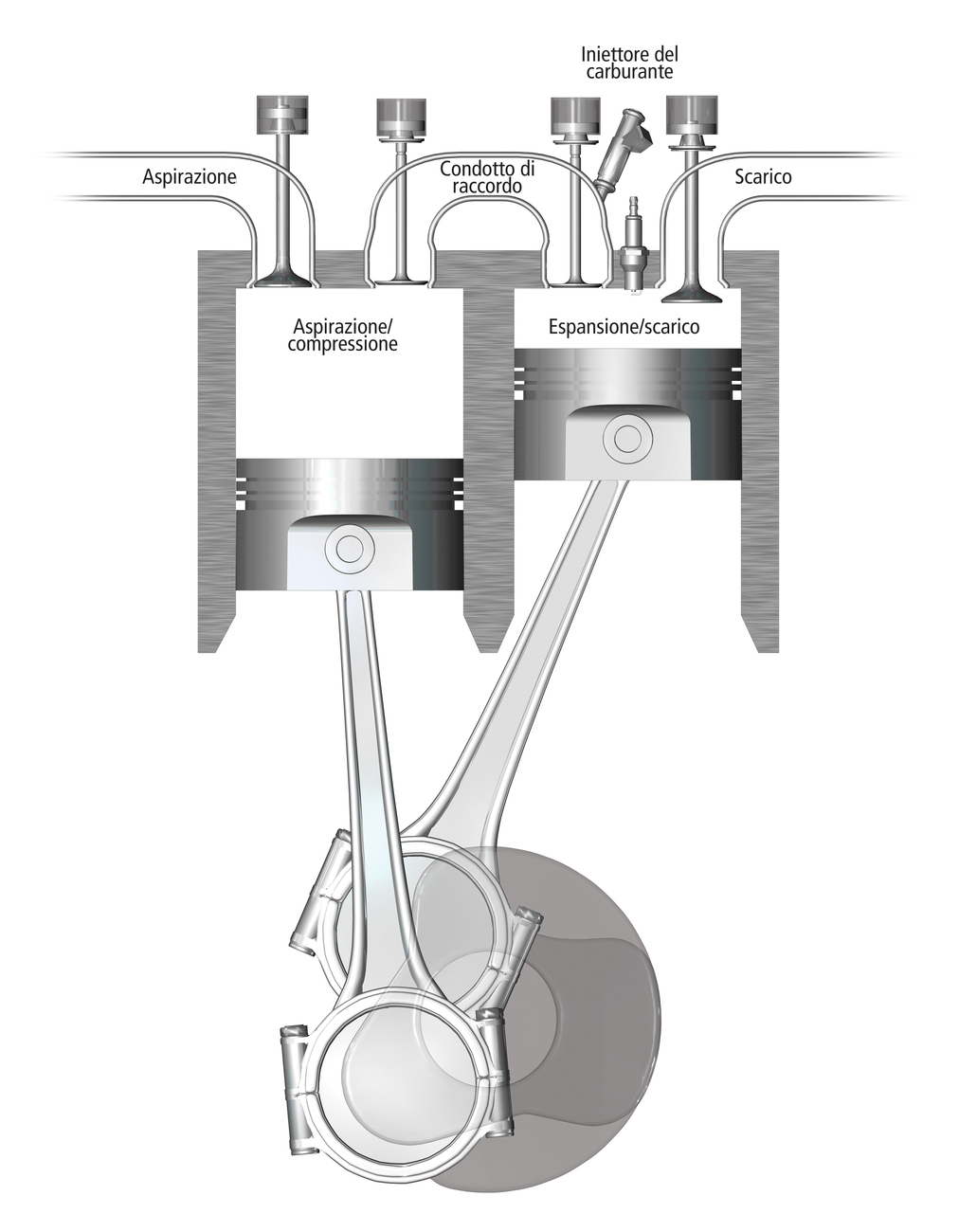

Scuderiho vize

Stejně jako u předchozího odstavce, ani v tomto případě nejde o úplnou novinku. Myšlenka motoru s rozdělnými cykly je známá již od samého počátku dvacátého století. Počítá s rozdělením čtyřdobého motoru mezi dva válce. První slouží k sání a ke kompresi, zatímco druhý spaluje palivo a vypouští odpadní plyny. Zajímavým doplňkem je možnost regeneračního brzdění, při kterém kompresní válec generuje stlačený vzduch do zásobníku k pozdějšímu využití pro spalování. Celá myšlenka je v základu dobrá, jelikož čtyřdobý motor tak může pracovat ne čtvrtinu, ale celou polovinu doby trvání cyklu. Navíc stlačený vzduch vycházející z prvního válce do druhého je možné ještě dochladit a pomoci tak s emisemi. Společnost Scuderi Group se pyšní výkonem 135 koní na litr objemu, vyšší účinností i nižšími emisemi.  V souvislosti s touto technologií vlastní firma mnoho patentů a podepsala také smlouvy o spolupráci s předními automobilovými výrobci. Bohužel se nedávno ukázalo, že celá slibná technologie je pouze věrohodným nápadem zakrývajícím klasické Ponziho pyramidové schéma vykutálených vlastníků. Ačkoliv prvotní simulace nového motoru vypadaly slibně, původní vlastníci se k firmě nyní nehlásí a ta čelí několika žalobám ze strany investorů, mezi kterými je i jedna z poboček Toyoty.

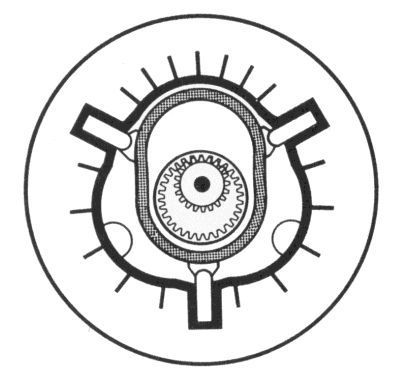

Rotační podivnosti

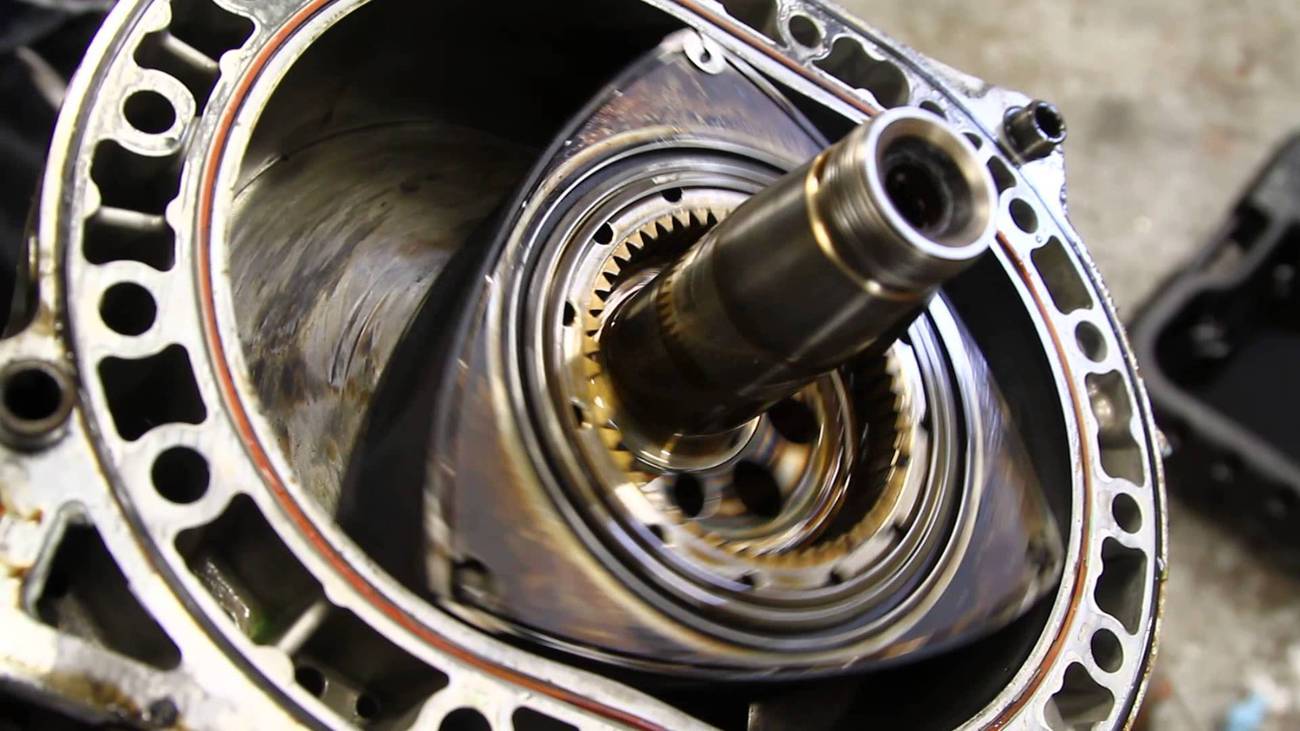

Kdo ze zapálených autíčkářů by neznal Wankelův rotační spalovací motor, pohánějící nadčasové vozy z Hirošimy? Ačkoliv je Wankelův odkaz pod kapotou devadesátkových kupé skutečným technickým skvostem, i on měl své předchůdce. Vývoj byl přirozený, nejprve vznikla snaha využít principů známých z parních strojů a až později došlo k vývoji samostatného spalovacího motoru. První, byť jen teoretickou vlaštovkou, byl Webbův motor. Tři spalovací komory byly odděleny pomocí rotačního pístu a tří rohových těsnících prvků s funkcí naklápění. Pokud je mi známo, tento návrh zůstal pouze na papíře. Už jen utěsnit a precizně vyrobit naklápěcí členy by bylo pro půli devatenáctého století více než náročné.

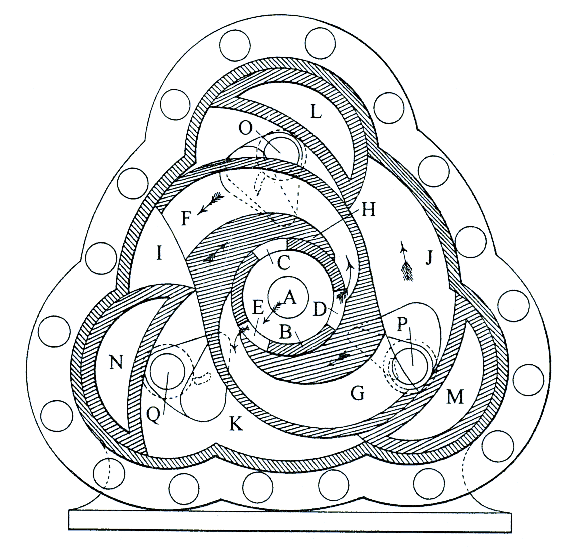

Vývoj se ubíral směrem k excentricky kroužícímu pístu. Pionýrem se stal jistý Umpleby, když v roce 1908 modifikoval Cooleyho rotační parní motor pro použití zápalných látek. Po tomto pokusu však zbylo více otázek než odpovědí a funkční prototyp nakonec nejspíše nevznikl. Na výsluní slávy se dostal až Felix Wankel, když v padesátých letech začal připravovat první prototypy pro německého výrobce NSU (později se NSU přidalo ke koncernu VW). Pod taktovkou německého výrobce nakonec vznikly dva prototypy. První s označením DKM, dílo Felixe Wankela, měl rotační jak píst, tak skříň. Oproti tomu druhý prototyp, vyvinutý Hannsem Paschkem, využíval pouze rotace pístu uvnitř pevné skříně. Na místě by nejspíše bylo překřtít takové jednotky na ‚Paschkeho motor‘, ale historie je neúprosná a vavříny i nadále sklízí Wankel. Vzhledem k tomu, že na rozebírání historie a předností Wankleova motoru jistě někdy v budoucnu dojde, pojďme raději dále.

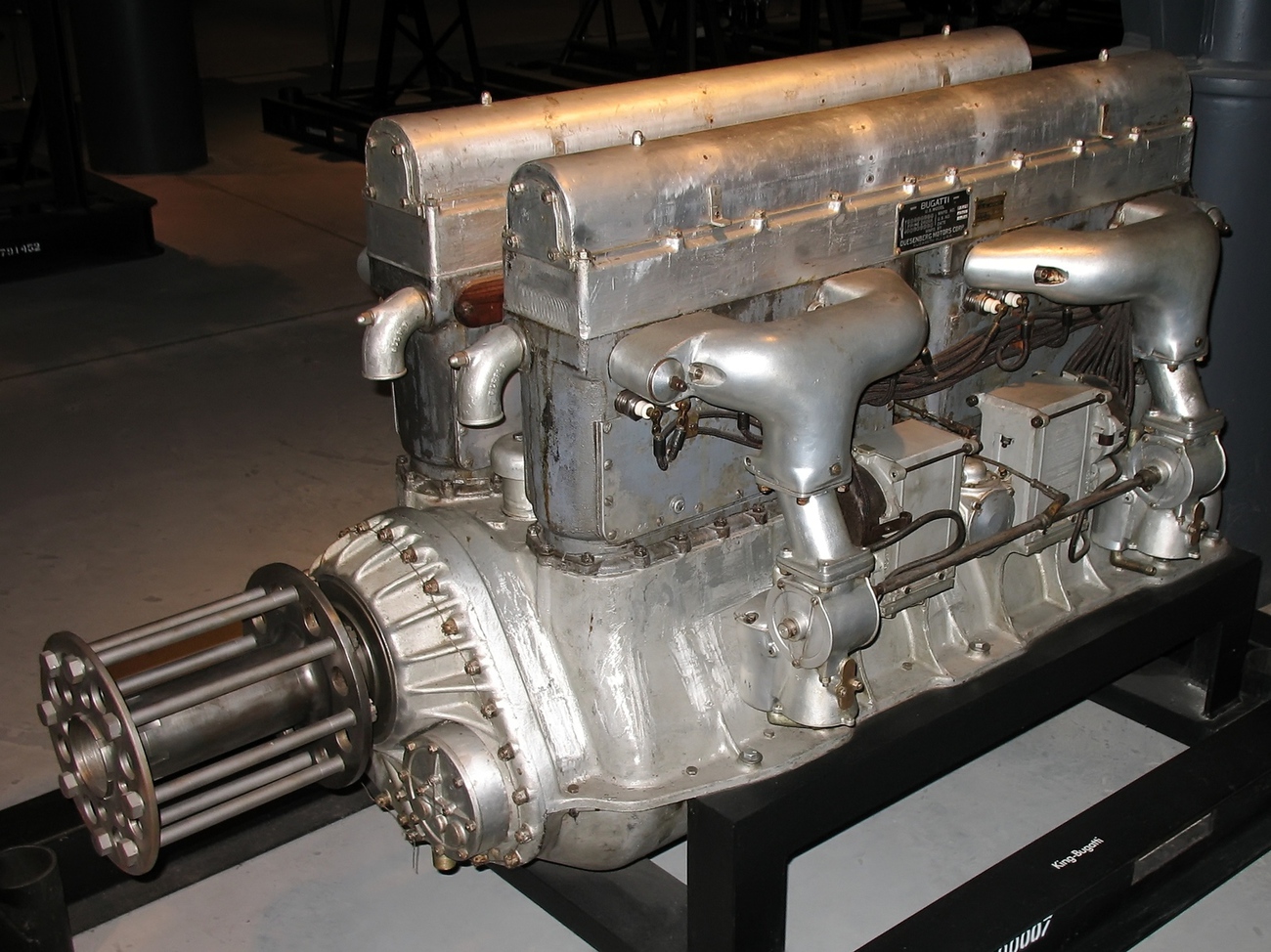

Dvouřadý motor

Jistě všichni znáte klasické uspořádání válcových spalovacích motorů. Většina z nás má pod kapotou svého denního přibližovadla řadový čtyřválec, v lepším případě vidlicový šestiválec. Někteří si snad vzpomenou i na historické řadové osmiválce či moderní uspořádání do W. Jen málokdo však zná uspořádání do U, tedy do dvou řad. Hlavním argumentem obhajujícím existenci těchto motorů je značná část dílů společná s klasickými jednořadými motory. A skutečně dvouřadé pohony vznikly nejčastěji prostým spojením dvou jednořadých. Jistě se tímto postupem ušetřilo dost času, avšak problémy vyplývající z těsného sousedství dvou hlav na sebe nenechaly dlouho čekat. Problémy s přehříváním naštěstí příliš netrápily letecký průmysl a tak vůbec prvním dvouřadým motorem byl U-16 od Bugatti, pohánějící jedno z prvních amerických vojenských letadel – dvousedadlovou stíhačkou Packard-Le Père LUSAC-11. Jeden motor koncepce U-8 se málem objevil i pod kapotou automobilu, a to Matry Bagheera. Ze záměru spojit vedle sebe dva čtyřválce ze Simcy naštěstí sešlo. O něco větší slávy se dočkaly dvouřadé vznětové motory, které poháněly diesel-elektrické lokomotivy v Británii v šedesátých letech. Za nejslavnější dvouřadý motor použitý v motorovém vozidle lze považovat jednotku 6046D od General Motors, která poháněla legendární tank M4A2 Sherman. Dvouřadý dvoudobý kompresorem přeplňovaný vznětový dvanáctiválec sám o sobě vážil poctivé 2,3 tuny a ze svého téměř čtrnáctilitrového objemu dokázal vymáčknout 410 koní výkonu a 1200 Nm.

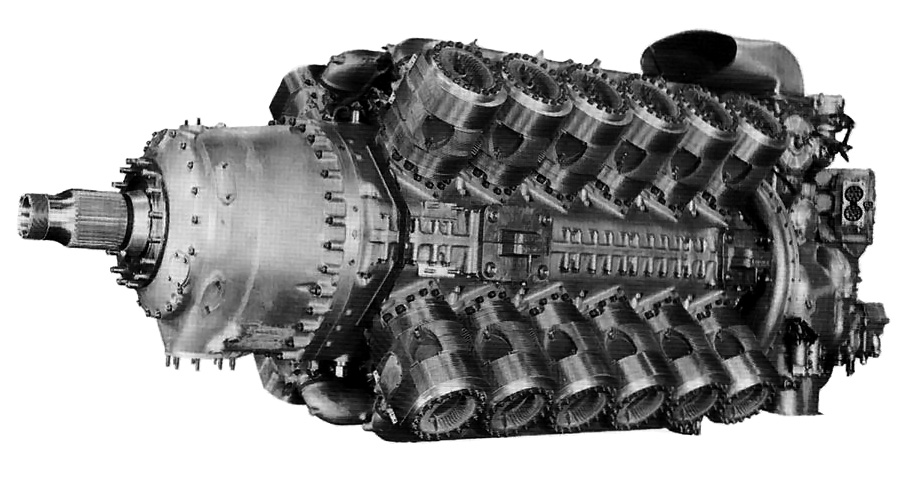

Křížový motor

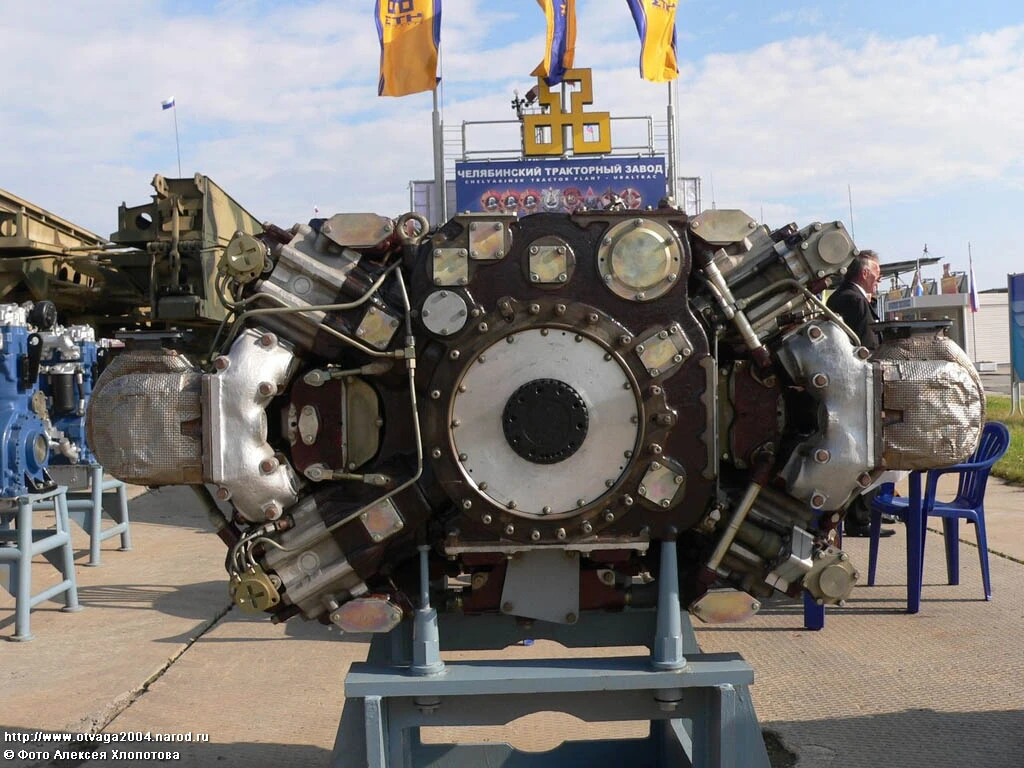

Podobně jako je motor do U spojením dvou jednořadých motorů, písmeno X vyjadřuje dva vidlicové svázané dohromady. Toto neobvyklé řešení však používá jedinou klikovou hřídel. Svých patnáct minut slávy si křížové motory odbyly během druhé světové války, kdy prostým spojením dvou vidlicových dvanáctiválců vznikly křížové jednotky o dvaceti čtyřech válcích, schopné pohánět ty nejtěžší stroje. Záhy se však projevily problémy se spolehlivostí. Ačkoliv o nasazení křížových motorů uvažovala jak Třetí říše, tak Itálie, byli to nakonec pouze neohrožení Britové, kteří je uvedli do praxe. Nechvalně známý X-24 Rolls-Royce Vulture měl být novou generací výkonných motorů nasazených v RAF. Nakonec se dostal pouze do motorových gondol nechvalně známého bombardéru Avro Manchester, který i díky chronicky nespolehlivým motorům strávil velkou část nasazení na zemi (a ze kterého se po instalaci čtveřice spolehlivých, konvenčních dvanáctiválců Rolls-Royce Merlin stal legendární Lancaster).

Křížové motory měly najít uplatnění i v automobilech, jenže z původního Fordova prototypu X-8 se nakonec vyklubala legendární V-8 Flathead. Bylo by však omylem domnívat se, že je myšlenka unikátního uspořádání zcela zapomenuta. Posledním počinem na poli křížových motorů je jednotka ChTZ 12Н360, pohánějící nový ruský tank páté generace T-14 Armata. Měly by vzniknout různé výkonové varianty, přičemž nominální výkon je nastaven na 1500 koní. Nakonec se snad uspořádání do X dočká povýšení v poli.

Zapomněli jsme na některé z nekonvečních uspořádání motorů? Vzhledem k tomu, jak úchylní dokáží někteří inženýři být, jsme si jistí, že ano. Pomozte nám najít inspiraci pro druhý díl tohoto článku a napište nám své tipy do komentářů!
